Dachauslegung

Ein wichtiger Schritt für die Vorbereitung zum Bau einer Solaranlage ist die Dachauslegung.

Die Sonne wandert während dem Tagesverlaufs von Osten über Süden nach Westen. Zur Mittagszeit ist der Sonnenstand in Süden am höchsten. So kann es über den Tagesverlauf zu Teilverschattungen der Dachfläche kommen, insbesondere im Winter wenn der Sonnentand tiefer ist.

Für die Positionierung der Solarmodule auf dem Dach ist es sinnvoll primär die Bereiche zu verwenden, welche nicht teilverschattet sind. Bitte beachten Sie auch, dass die teilverschatteten Bereiche bei konventionellen String Wechselrichter (ohne Leistungsoptimierer und Micro Inverter) zu erheblichen Problemen bei der Solaranlage führen können. Deshalb bieten wir unsere Komplett Solar Anlagen mit Leistungsoptimierer und Micro Inverter an. Bei unseren Komplett Solar Anlagen führt eine Teilverschattung nur zu einem Minderertrag bei den teilverschatteten Modulen, nicht im ganzen String. Die Ertragsminderung ist am Ende dieses Text genauer ausgeführt.

Für die Befestigung der Solarmodule werden zwischen den Ziegeln Dachhaken durchgeführt und mit den Sparren verschraubt. Die einfachste Montage der Module erfolgt "stehend", siehe Solaranlagen selber bauen. Da die Montageschienen auf die Sparren geschraubt werden, verlaufen die Montageschienen horizontal, d.h. die Panels werden vertikal (stehend) auf die Montageschienen geschraubt. Zwischen den Modulen wird in beiden Dimensionen je 20mm Abstand gehalten, damit zwischen den Modulen keine mechanischen Spannungen auftreten können. Für die Montageschienen sollten an beiden Enden noch ca. 50mm als Enden vorgesehen werden. Bitte legen Sie Ihr Dach nicht zu eng aus. Wenn das Modul dann nicht mehr reinpasst bei der Installation, haben Sie zwar ein Reservemodul im Keller, aber eben ohne Ertrag!

Da die Solarmodule nicht begehtbar sind, ist es zu empfehlen, dass ein Wartungsgang zwischen den Modulfeldern vorgesehen wird.

Die Module sollten wenn möglich mindestens 1.5 Modullängen Abstand von der Dachkante haben, ein Schneefang ist vorzusehen, da die Schneemassen bei grösseren Modulflächen gerne "lawinenartig" abreissen und vom Dach sausen. Bitte besprechen Sie dieses Problem mit Ihrem Dachdecker, da es natürlich von der Dachschräge abhängt.

Aus Platzgründen kann die Montage der Module auch liegend erfolgen. Hierbei müssen aber zusätzliche vertikale Montageschienen auf die horizontalen Montageschienen befestigt werden. Diese Montageart ist aufwändiger, siehe Kleinsolaranlage selber bauen.

Eine Indach Montage der Solaranlage ist auch möglich (Module liegend). Bitte beachten Sie aber, dass eine Solaranlage eine kürzere Lebenserwartung als ein Ziegeldach hat. Durch die Indach Montage öffnen Sie das Dach durch entfernen von Ziegeln und schliessen es wieder durch das Indach Montagesystem und Solarmodule. Bei einem gebrochenen Solarmodul in 30 Jahren, sind Sie drauf angewiesen ein Solarmodul mit genau den gleichen Massen zu finden, welches in das spezifischen Indach Montagesystem passt.

Eine Montage an Fassade, auf Flachdach oder auf andereren Typen von Schrägdächern ist auch möglich.

Für den elektrischen Anschluss der Solarmodule ist eine Kabeldurchführung vom Wechselrichter zu den Solarmodulen notwendig. Die Details sollten Sie mit dem Dachdecker und Elektriker abstimmen.

Als Beispiel zur Illustration einer Dachauslegung soll folgende bestehende Solaranlage dienen.

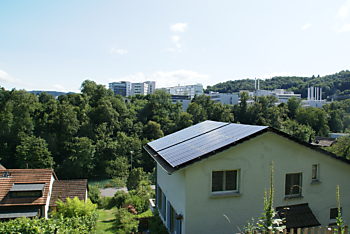

In der Abbildung sehen Sie die Südfassade. Das kleine Ostdach links neben dem Sonnenstoren wird mit zwei Modulen benutzt. Am Balkon sind 3 Panels für Solarthermie befestigt.

In der Abbildung finden Sie das Ostdach. In der Mitte des Ostdachs ist ein Wartungsgang vorgesehen, damit man Arbeiten an der Solaranlage durchführen kann. Die Solarmodule sind nicht begehbar.

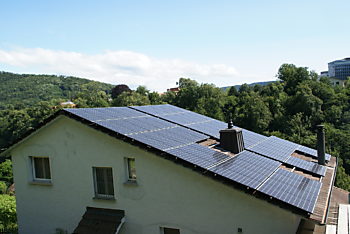

In der Abbildung unten finden Sie das Westdach. Es ist ebenfalls ein Wartungsgang vorgesehen. Ausserdem sind Stellen um die Kamine aus Platzgründen nicht mir Solarmodulen bestückt.

Der eingangs erwähnte Minderertrag durch teilverschattung durch Kamine lässt sich eindrücklich im Jahresertrag einsehen. Folgende Abbildung zeigt die kWh jedes einzelnen Solarmoduls über ein Jahr.

Durch den breiten Schatten des kleineren Kamins hat Modul 2.1.35 nur 128.1kWh Jahresertrag, der Nachbar 1.1.36 hat mit 166.93kWh einen höheren Ertrag, bekommt aber doch vom grossen schmalen Kamin am Abend etwas Schatten ab, was im Vergleich zur restlichen West-Dachfläche mit ca. 170kWh doch ein kleiner Minderertrag ist.

Bitte beachten Sie das Solarmodule mit einer aus dem Datenblatt ersichtlichen Leistungstoleranz hergestellt werden. Durch Alterung und Verschmutzung wird dieser Effekt noch verstärkt. Auch spielt die Hinterlüftung der Solarmodule eine Rolle.

Für die Berechnung des Montagesystems benötigen wir folgende vollständig ausgefüllten Formulare.

Montagefilme und zusätzliche Informationen finden sie hier
